آلة لحام أوتوماتيكية برأس واحد ذو 4 محاور دوران Y 360 درجة

منصة تنسيق نوع حل آلة المسمار التلقائي

مبدأ العمل:

تتكون آلة القفل اللولبي الأوتوماتيكية ذات المنصة المزدوجة من مفك البراغي المفرد بشكل أساسي من نظام النقل الأوتوماتيكي اللولبي ، ومنصة الحركة x-y-z ، ونظام التحكم ونظام القفل. عن طريق التغذية بنفخ الهواء والتحرك عبر محور إحداثيات XYZ ، يتم تحقيق تحديد الموضع الدقيق لقطعة العمل. اكتمل إجراء القفل في وقت واحد دون تدخل يدوي.

تتكون آلة القفل اللولبي الأوتوماتيكية ذات المنصة المزدوجة من مفك البراغي المفرد بشكل أساسي من نظام النقل الأوتوماتيكي اللولبي ، ومنصة الحركة x-y-z ، ونظام التحكم ونظام القفل. كفاءة العمل أعلى بكثير من العمل اليدوي التقليدي ، ويستخدم على نطاق واسع في الأجهزة الرقمية والإلكترونية والصغيرة ومفاتيح الطاقة والمصابيح ومصابيح LED ولعب الأطفال. كفاءة عالية ، براعة / مرونة.

تعليمات لاختيار المنتج:

1. باستخدام أنواع مختلفة من البراغي ، يجب أن يكون الطول الإجمالي للمسمار أكبر من 1.3 مرة من قطر الجوز.
2. نطاق المسمار: m1-m6.
3. رأس أو نمط لولبي: كلمة ، صليب ، مثلث ، زهر البرقوق ، مقبس سداسي ، رأس H وهلم جرا.
4. معالجة السطح اللولبي: نيكل كهربائي ، وعاء أسود ، طلاء بالزنك الملون ، طلاء بالزنك الأبيض ، طلاء نحاسي.
5. مادة اللولب: الحديد ، النحاس ، الفولاذ المقاوم للصدأ ، إلخ.
6. المنتجات اللولبية من المواد: البلاستيك ، الحديد ، الألمنيوم ، إلخ.
7. الطول الإجمالي للبراغي يجب ألا يزيد عن 40 مم
8. مناسبة للأجهزة الرقمية والإلكترونية والصغيرة ومفاتيح الطاقة والمصابيح ولعب الأطفال وغيرها من المنتجات.

تخصيص:

نموذج آلة اللحام الأوتوماتيكية TD101
البعد (L * W * H) (مم) 815 * 600 * 880 ملم
الوزن (كجم) 65
نطاق التشغيل (X * Y * Z) (مم) 380 * 380 * 80 ملم
المحاور 4 محاور (X ، Y ، Z ، R)
نظام التحكم متحكم الحركة أو PLC + Teach Pendant
وضع القيادة محرك متدرج دقيق + حزام توقيت
سرعة الحركة X ، Y 600-800 مم / ثانية ، Z 400 مم / ثانية ،
أسلاك اللحام Φ0.4 ~ 1.2 مم
التحكم في التغذية محرك متدرج دقيق
سرعة التغذية 1-50 مم / ثانية
قرار التغذية 0.1 ملم
دقة متكررة +/- 0.02 مم
قوة التسخين 150 واط
مزود الطاقة 220 فولت 50 هرتز (اختياري)
نطاق التحكم في درجة الحرارة 0-550 درجة مئوية
دقة التحكم في درجة الحرارة +/- 1 درجة مئوية
متطلبات ضغط الهواء 0.4 إلى 0.6 ميجا باسكال (4 إلى 6 كجم / سم 2) كهواء جاف
لوحة التحكم تعليم قلادة
الواجهة الخارجية USB + RS232
طريقة اللحام نقطة لحام / سحب لحام
تنظيف طرف الحديد تنظيف الهواء
درجة حرارة العمل 5-40 درجة مئوية
رطوبة العمل 20-90٪ رطوبة نسبية

مزايا آلة اللحام الأوتوماتيكية

1.إن أنبوب الفرن مصنوع من إنتاج ألواح التيتانيوم ذات الجودة العسكرية المستوردة (يستخدم التيتانيوم على نطاق واسع في الطيران ، الفضاء ، الكيماويات ، البيولوجية ، إلخ) ، بما في ذلك التيتانيوم فوق 99.56٪. على المدى الطويل بدرجة حرارة عالية 400 درجة ، ومقاومة التآكل ، والقتال مع الحمض ، وليس ميزات القصدير ، وجميعها لديها SGS تقرير المصادقة ، هو أفضل خيار للواجبات المنزلية الخالية من الرصاص.


2-تقنية الضبط التلقائي للثرموستات PID ، خرج مرحلات الحالة الصلبة ، خطأ درجة حرارة ± 2 درجة ، مع وظيفة تعويض درجة الحرارة ، تأكد من أن درجة الحرارة ودرجة الحرارة الفعلية هي نفسها.


3. سخان السيراميك والمزدوجة الحرارية هي إنتاج المكونات المستوردة ، وحمى WaiReShi عالية الكفاءة ، وحياة طويلة ، وتوفير الطاقة الكهربائية


4.Automatic ON / OFF وظيفة ، حفظ الوقت تذوب القصدير.


5. سطح المكتب القصدير مع 1.5 ملم ظهور لوحة الحديد ، دائم ، سطح رش الطلاء الأبيض الأرز.


6. سطح لحام كبير ، تنطبق على لوحة ثنائي الفينيل متعدد الكلور لحام الشركة الإلكترونية.

سمات

يتكون روبوت اللحام من قلادة التدريس ومضيف آلة اللحام الذي يتكون من اللحام

وحدة تحكم ، وحدة تغذية اللحام ووحدة الحديد.

1. يمكنك بسهولة ضبط وقت التسخين المسبق ووقت التسخين وظروف اللحام الأخرى من خلال قلادة التدريس.
2. يمكن وضع نوع سطح المكتب على خط الإنتاج.

3. تصميم متعدد المحاور من سبائك الألومنيوم عالي الصلابة يضمن الموثوقية والدقة.

4. تغذية تلقائية جندى.
5. المرونة: التركيبات العامة القياسية مناسبة لمجموعة واسعة من متطلبات الإنتاج.

6. شاشة تعمل باللمس أكثر سهولة في الاستخدام أو عملية قلادة التدريس ، وسهل التشغيل.

يمكن للفني تعديل المعلمات التقنية الخارجية ووظائف الاختبار اليدوية مباشرة.

7. الآلة لها وظائف اللحام النقطي ، اللحام بالسحب ، التنظيف الأوتوماتيكي ، التحويل ، إلخ. لها وظائف مثل تصحيح الموضع ، تعديل الدُفعات ، نسخ المصفوفة ، ترجمة الرسومات ، تكبير الرسومات ، تحديد الموضع الأوتوماتيكي وما إلى ذلك.

8. بالإضافة إلى إدخال الإحداثيات والتعاليم ، يدعم الجهاز أيضًا استيراد رسومات الكمبيوتر. يمكن تحويل الرسومات الموجودة على الكمبيوتر إلى ملفات PLT أو ملفات رموز G ثم تحويلها بواسطة وحدة التحكم إلى ملف عملية لحام للمعالجة.

9. يمكن لكل ملف معالجة تخزين 100000 نقطة معالجة ومساحة تخزين الملف المضيف 256 م. يدعم النظام أيضًا وظائف القراءة والكتابة للقرص U ، ويمكنك قراءة ملفات معالجة القرص U وكتابتها مباشرةً. يمكن لقلادة التعليم تخزين ملفات عملية اللحام ، وملفات تكوين النظام ، ويمكن للأجهزة المتعددة استخدام المعلقات التعليمية لنسخ ملفات عملية اللحام أو ملفات تكوين النظام إلى بعضها البعض (يمكن أيضًا استخدام نسخة قرص U).

10. نظام فلتر تنقية الدخان (اختياري)

11. يمكن لآلة اللحام أن تعمل بدون توصيل قلادة تعليم.

12. ODM أو OEM على ما يرام.

معيار المناسب:

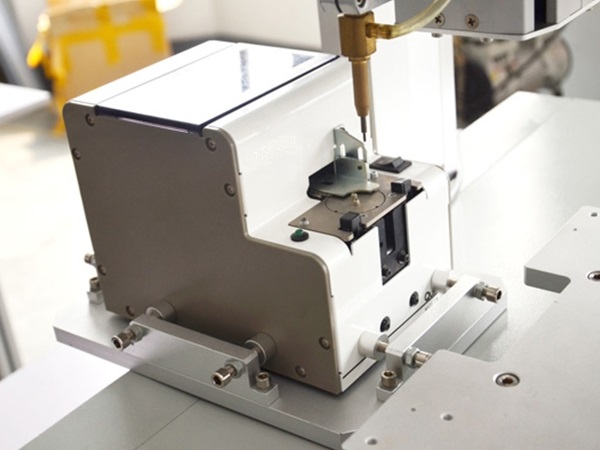

نظام التغذية:نظام التغذية الذي تم بحثه وتطويره بشكل مستقل ، واعتماد طريقة التغذية بالنفخ بالهواء (مع الأخذ في الاعتبار نسبة قطر الجوز إلى الطول الإجمالي للمسمار) ، واعتماد التغذية التوربينية ، والفرز والترتيب تلقائيًا ، وفحص البراغي غير الطبيعية ، وتزويد المواد الهوائية تلقائيًا. ليست عامة (تحمل اللولب أقل من ± 0.2 مم) نظرًا لاختلاف الغطاء وأقطار السن للبراغي.

سكة الرصاص:سكة التوجيه HIWIN التايوانية وقضيب الرصاص (الدقة ± 0.02 مم) ، حركة المحور Y مزدوجة الموضع مدفوعة بمحرك تغذية الحلقة المغلقة ، وحدة الحركة عبارة عن وحدة سكة قيادة خطية للسكك الحديدية.

تعليمات التحكم:الجهاز الرئيسي يعتمد تحكم omron PLC ، واجهة الإنسان والآلة تايوان Weinview. يمكن لـ PLC التحكم في البرمجة ، ويمكن برمجتها مباشرة في واجهة الإنسان والآلة ، ويمكن لـ PLC تخزين قيمة إحداثيات 40 قطعة عمل (كل نقطة عمل أقل من 50).

بنود التفتيش:فحص السن اللولبي المنزلق ، فحص قفل التسرب اللولبي ، قفل سيء (موجه إنذار)

مفك براغي:تايوان KILEWS السرعة الكهربائية دفعة (اختياري)

تعليمات لاختيار المنتج:

1. باستخدام أنواع مختلفة من البراغي ، يجب أن يكون الطول الإجمالي للمسمار أكبر من 1.3 مرة من قطر الجوز.

2. نطاق المسمار: m1-m6.

3. رأس أو نمط لولبي: كلمة ، صليب ، مثلث ، زهر البرقوق ، مقبس سداسي ، رأس H وهلم جرا.

4. معالجة السطح اللولبي: نيكل كهربائي ، وعاء أسود ، طلاء بالزنك الملون ، طلاء بالزنك الأبيض ، طلاء نحاسي.

5. مادة اللولب: الحديد ، النحاس ، الفولاذ المقاوم للصدأ ، إلخ.

6. المنتجات اللولبية من المواد: البلاستيك ، الحديد ، الألمنيوم ، إلخ.

7. الطول الإجمالي للبراغي يجب ألا يزيد عن 40 مم

8. مناسبة للأجهزة الرقمية والإلكترونية والصغيرة ومفاتيح الطاقة والمصابيح ولعب الأطفال وغيرها من المنتجات.
